XP/Win7

Usare Cross-PC & Bass-PC (DOS):

Cosa fare quando si usano sistemi operativi Windows diversi da Windows 98 e Windows XP?
Ad esempio Windows Seven Ultimate SP1.

Tale versione (ma anche altre) incorpora una funzione di emulazione 16 bit grazie alla quale Cross-PC DOS e Bass-PC 3.0 DOS (sempre che la vostra scheda video lo consenta) girano senza problemi. E anche lo Screenthief può svolgere la sua funzione.

Leggi qui
E qui

Per avviarli basta quindi cliccare sul file Cross.bat o Bass.bat (o creare sul desktop i relativi alias) e tutto funzionerà senza problemi.

Tranne quello di dover usare la tastiera al posto del mouse…

Con Windows 8 dovete usare DOSBox 0.74

Per cominciare, tutto il contenuto della cartella Cross che scaricate va copiato nella cartella C:\CROSSPC

For english version C:\CROSS-EN

Poi, nella stessa cartella dovete mettere anche un file di configurazione di DosBox (cross-it.conf) creato ad hoc, che vi allego zippato QUI.

English version (cross-en.conf) HERE

Quindi nelle Proprietà dello shortcut di DosBox il target va cambiato in:

“C:\Program Files\DOSBox-0.74\DOSBox.exe” -conf c:\crosspc\cross-it.conf

For english version:

“C:\Program Files\DOSBox-0.74\DOSBox.exe” -conf c:\cross-en\cross-en.conf

A questo punto cliccando sullo shortcut il Cross si aprirà automaticamente.
La stessa cosa si può fare anche per il Bass-PC 3.0, naturalmente..
Eccovi il link per scaricare il relativo bass.conf zippato: BASS.CONF

Per salvare una immagine dello schermo basterà cliccare Ctrl+F5 e la si troverà in C:\CROSS42H\capture\

CROSS-PC: altre info utili (per chi non conosce MSDOS).

Ovunque il programma venga installato, in “Drive e/o Directory” si può scrivere XVR\ (oppure \XVR\ se senza lo slash non dovesse funzionare).

Per visualizzare solo i file i cui nomi iniziano con la lettera A basta che nel comando “Files” si sostituisca la Chiave di ricerca *.* con A*.*

Per vedere solo i files che iniziano con TA la Chiave dovrebbe essere TA*.*

Sono semplici e basilari comandi di MS-DOS.
Dove si legge fra l’altro: “…In the list below, commands that can accept more than one filename, or a filename including wildcards (* and ?), are said to accept a filespec parameter.…”.

Per caricarne uno si deve scrivere il nome del file senza la estensione XVR. Ad esempio, per caricare TAS-13.XVR si deve scrivere solo TAS-13.

Dato il comando “Load Dati Sistema” viene presentata la maschera attraverso la quale si può decidere se caricarne solo una parte (Selezione Caricamento). Se si vuole caricare l’intero sistema basta premere una volta il tasto “N” (alla voce “Varianti”) e successivamente il tasto “S” a quella “OK”.

Nei file ci sono tante cose. Molte sono ampiamente superate. Molto utili sono invece il file “TAS-13″ e il file “IDEALE”, che consente di fare facilmente verifiche didattiche di ogni tipo.

LAYOUT TASTIERA
Se qualcuno di voi avente tastiera italiana avesse provato ad usare CROSS-PC con Windows Vista o Windows 7 potrebbe avere avuto problemi di configurazione della tastiera italiana.

In questo caso dovrebbe sostituire il contenuto del file cross.bat aggiungendo una riga come segue per la versione italiana:

ST /INT:78 /KEY:F5
C:\Windows\System32\KB16 IT,850,C:\Windows\System32\KEYBOARD.SYS
cross42h.exe

Naturalmente nel caso il programma fosse quello inglese l’ultima riga dovrebbe essere cross-en.exe

Ove invece la vostra tastiera fosse inglese o in altra lingua dovreste sostituire KB16 IT con
\KB16 EN o eventuale altro codice della vostra lingua.

L'articolo Cross-PC e Bass-PC Dos con Windows sembra essere il primo su Renato Giussani.

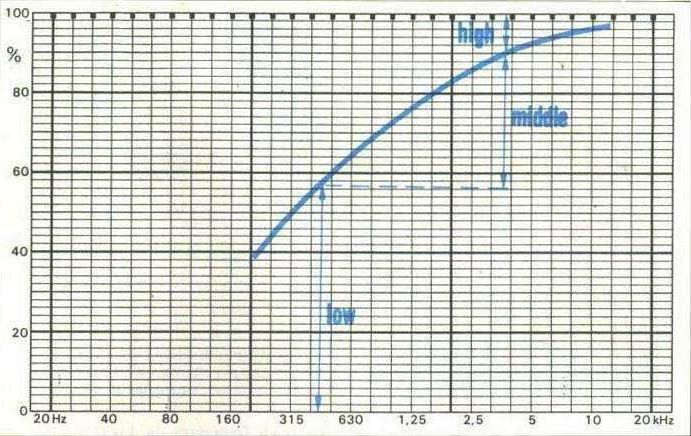

Grafico della distribuzione spettrale della potenza in un segnale musicale.

Grafico della distribuzione spettrale della potenza in un segnale musicale. Utile per verificare la potenza nominale applicata ai componenti di un sistema multivia, al variare della banda ad essi affidata (ovvero, delle frequenze di taglio).

L'articolo Distribuzione potenza musicale sembra essere il primo su Renato Giussani.

Screensaver-PC Giussani-Research

L'articolo Screensaver PC – Giussani-Research sembra essere il primo su Renato Giussani.

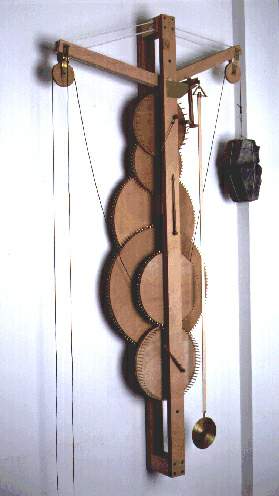

Kit orologio

Kit orologio

Ecco un altro kit progettato da me, ma un po’ diverso dal solito!
I file compressi, scaricabili più in basso in questa pagina, contengono tutti i testi e le foto degli articoli pubblicati su l’Orologio n.65, 66, 67, 68 e 69, nonché i disegni tecnici di tutti i pezzi del kit, pubblicati a suo tempo in un poster allegato a l’Orologio 68.
Negli articoli si fa l’esempio di un peso motore da 4 kg. Attualmente il nostro prototipo è stato dotato di cuscinetti a sfere su tutti gli assi e, con tutti i perni degli “ingranaggi” lubrificati a dovere (va bene anche un prodotto disossidante/lubrificante per contatti elettrici) funziona regolarmente con un peso da 3,0 kg.

Istruzioni e progetto

L'articolo Kit Orologio sembra essere il primo su Renato Giussani.

PotenzaWin

Il programma è stato tratto dalla mia versione RPN degli anni ’70, poi convertita in QuickBasic DOS (Potenza contenente sia l’eseguibile che il sorgente), e che calcolava anche l’efficienza energetica di trasduzione (in %).
Questo programma per Windows consente di valutare la potenza necessaria per ottenere un desiderato livello massimo di picco, immettendo alcuni dati relativi ai vostri diffusori ed al vostro ambiente d’ascolto (per conoscere il livello di ascolto medio realizzabile dovrete tener conto della dinamica del segnale che andrete ad utilizzare. Se, ad esempio, la differenza fra il livello medio e quello di picco del vostro segnale fosse di 20 dB, il livello medio che potrete conseguire, sarà di 20 dB inferiore al livello di picco impostato). Il mio consiglio è di cominciare variando, rispetto ai valori di default, solo i dati relativi alla sensibilità dei diffusori (dB/2,83V/1m), al volume ambiente (in metri cubi) ed alla distanza d’ascolto (in metri), mentre per il livello massimo nei transienti si può convenientemente scegliere un valore compreso fra i 110 ed i 113 dB spl (corrispondenti ad un volume medio con segnale musicale intorno ai 90/93 dB spl) a seconda delle dimensioni e della potenza massima applicabile ai diffusori (oltre che della sopportazione dei vicini…).

ATTENZIONE:
- Il programma calcola la potenza per canale su 8 ohm. Questo dato deve essere confrontato esclusivamente con quello dell’amplificatore che volete usare relativo allo stesso valore di impedenza (8 ohm), anche se i vostri diffusori hanno una impedenza diversa.

- Il dato di sensibilità dei diffusori in dB spl da comunicare al programma (per una sola cassa funzionante), deve essere sempre quello misurabile ad un metro di distanza in condizioni anecoiche, applicando alla cassa stessa una tensione di 2,83 Volt (ovvero 1 Watt su 8 Ohm o 1,33 Watt su 6 Ohm o 2 Watt su 4 Ohm. Ricordate che fra 2 ed 1 Watt la differenza è pari a +3,01 dB).

Da oggi (9 marzo 2004) il file autoscompattante PotenzaWin.exe è stato aggiornato per una sicura installazione funzionante. Dopo la decompressione, cliccare su Setup all’interno della cartella PotenzaWin…

CLICCA QUI PER SCARICARE IL PROGRAMMA PotenzaWin 1.4

CLICCA QUI PER SCARICARE IL PROGRAMMA PotenzaWin 1.4 in versione PORTABLE

NOTE D’USO:

Per casse non troppo fuori norma la direttività va lasciata a 0,5.
Il tempo di riverbero normalmente va lasciato a 0,7.

Il livello massimo di picco desiderato (impostato su 113 per tener conto di voler raggiungere livelli equiparabili a quelli dal vivo, con registrazioni ad alta dinamica), in ambienti condominiali può anche scendere a valori compresi fra 110 e 107.

La potenza per canale calcolata dal programma presume l’uso di un ampli capace di erogare tensione e corrente sempre e comunque.

Nel caso di molte tipologie di ampli a valvole, a causa di quanto spiegato più volte, l’ascolto potrebbe risultare gratificante e privo di difetti evidenti anche impiegando potenze dimezzate rispetto a quanto calcolato (-3 dB).

Distribuzione potenza musicale

Grafico della distribuzione spettrale della potenza in un segnale musicale. Utile per verificare la potenza nominale applicata ai componenti di un sistema multivia, al variare della banda ad essi affidata (ovvero, delle frequenze di taglio).

L'articolo PotenzaWin sembra essere il primo su Renato Giussani.

Room modes

L'articolo Calcolo andamento basse frequenze sembra essere il primo su Renato Giussani.

Calcolo Serie/Parallelo

Questo mio programma in Visual Basic permette di calcolare l’impedenza e il livello di emissione totali di una matrice di altoparlanti composta da “n” gruppi ciascuno composto da un numero di altoparlanti in serie a piacere.

Fra i casi particolari vi è ad esempio quello di un solo gruppo composto da un solo altoparlante. E in questo caso il programma non è certamente molto utile.

Ma si può finalmente calcolare molto facilmente cosa accade quando si pongono due o più altoparlanti in parallelo, scegliendo 2 o più Gruppi composti ciascuno da un solo altoparlante. Oppure si può prendere atto che quando si collegano più altoparlanti in serie l’impedenza diventa quella della somma di tutti gli altoparlanti, ma il livello di emissione totale resta quello di un altoparlante solo. Oppure, cosa ben più utile, si può ad esempio controllare cosa si guadagna collegando in parallelo due gruppi composti da due altoparlanti in serie ciascuno.
Scaricate il programma al link seguente e usatelo quanto volete.

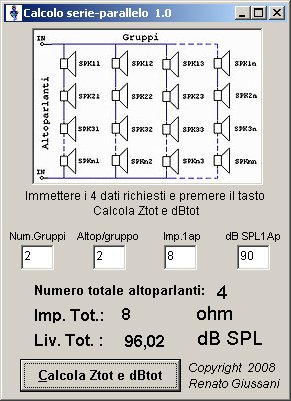

Ecco come si presenta, con i dati di default che ho scelto (figura).

Calcolo Serie-Parallelo 1.0

L'articolo Calcolo serie/parallelo sembra essere il primo su Renato Giussani.

Verifica QB

Come estensione della risposta ad una richiesta che mi è stata inviata alla Posta di Audioplay, ho deciso di offrirvi la possibilità di verificare il Qb dei vostri diffusori.
Ritrovate tutte le equazioni necessarie fra quello che scrive R.H.Small in proposito le ho incorporate in un nuovo programma VisualBasic che ho chiamato QB e che, a partire da 7 parametri misurati, è in grado di calcolare e presentare i valori di Fb e Qb ottenuti.
Ecco come si presenta la versione 1.2, con i dati di default che ho scelto (figura).
Naturalmente tutti i dati possono essere modificati inserendo (con almeno una cifra decimale) quelli relativi alla nostra impedenza appena rilevata e premendo il tasto Calcola FB e QB si otterranno i nuovi valori cercati.

Una piccola spiegazione:
Re è la resistenza (perciò in continua) della bobina mobile, Fsb è la risonanza dell’altoparlante sul pannello e può nella maggior parte dei casi essere posto uguale alla FS in aria libera, Qesb e Qmsb (con la stessa approssimazione vista per Fsb) possono essere posti uguali al Qe e al Qm dell’altoparlante in aria libera, fL, Re+Rbm = rM e fH devono essere letti dal grafico del modulo dell’impedenza.

Il link per scaricare il file zip contenente l’installer del programma:
setup QB

Buon divertimento…

L'articolo Verifica QB sembra essere il primo su Renato Giussani.

L’uso del programma non è complicato, ma una attenta lettura del Manuale (in formato Word) allegato nel pacchetto è senz’altro consigliabile a tutti.

Vent-PC 1.0

L'articolo Calcolo condotto reflex esponenziale sembra essere il primo su Renato Giussani.

Bass/Cross 64
Bass-PC 2.0
Bass-PC 3.0

Il pacchetto software completo per usare il programma Bass-64 (per Commodore 64) sotto Windows è contenuto tutto nel file compresso autoscompattante Bass/Cross 64 (c64.exe – 676.286 bytes)

Ricevuto il file, si deve attivarlo “cliccandolo” due volte. Quindi, per usare il programma Bass-64 si deve prima entrare nella directory C64 che è stata appena creata ed attivare l’emulatore di Commodore 64 cliccando due volte sul file C64.bat.

Dallo schermo azzurro del C64 si deve premere il tasto F9 e quindi selezionare “Load program” scegliendolo con i tasti cursore e quindi premendo Invio.

Poi si deve premere Invio sul nome dell’immagine del disco del C64, il cui nome è BASS64.D64

Con lo stesso sistema va caricato ora il Simon’s Basic, confermando “Reset and Load”.

Dallo schermo azzurro tipico del C64 si deve ora dare il comando RUN, scrivendolo e premendo Invio.

Alla comparsa dello schermo bianco del Simons’ Basic si deve scrivere LOAD “BASS64″,8 e premere Invio.

Alla fine del caricamento si deve scrivere RUN e premere Invio.

Il programma funziona, ma non potrete stampare o salvare nulla del progetto o delle misure che state effettuando, quindi prendete appunti con carta e penna…

Quando, usando l’emulatore, si sono attivate le schermate di servizio con il tasto F9, per tornare alla schermata di servizio precedente si usa il tasto “Cursore Sinistro” (o freccia sinistra…).

Per uscire dalle schermate di servizio attivate con F9 basta premere il tasto ESC. l’uscita dall’emulatore è prevista dalla pagina di servizio che si attiva con F9. Oppure direttamente da una schermata del programma BASS-64 premendo il tasto Pausa/Interr

Auguri!

Bass-PC

Oggi (31 gennaio 2004), per gli amici nostalgici, ho aggiunto al pacchetto C64 anche un disco “cross64″ contenente i file “LOADER DISCO”, “ADP2″, CROSS-64 4.8″, “TAS 1.2″.

In questo caso non avevo fatto uso del Simon’s basic, bensì di un pacchetto di estensione del Basic Commodore preparato da Andrea de Prisco (una particolare versione delll’ADP-Basic…). Per caricare ed avviare il Cross 4.8, dopo avere avviato l’emulatore cliccando sul file C64.BAT ed avere poi premuto F9 per accedere al menù “esterno”, stavolta si dovrà scegliere il “disco” “cross64″ e poi caricare il file “LOADER DISCO”. Tornati allo schermo principale a caricamento avvenuto, si deve scrivere RUN e premere “Invio”. Il Loader si incaricherà di caricare prima l’ADP2 e poi il CROSS. Il tasto “freccia in su” dei menù corrisponde a “Canc”, quello “freccia a sinistra” corrisponde al “2″ del tastierino numerico, quello “*” al tasto “fine”. Per caricare i dati del TAS 1.2, basta scrivere TAS 1.2 nella finestra di “Load Dati” e per attivare il calcolo delle risposte con la richiesta di attivazione sia della risposta acustica degli altoparlanti che della loro impedenza reale, si deve prima “passare” attraverso la immissione dei dati degli Altoparlanti, semplicemente confermando sempre con “Enter” quelli già caricati. La velocità non è il massimo, ma pensate allora quanto posso avere impiegato io a scrivere e controllare il Cross usando la versione “Interpretata”. Quella che trovate qui è stata poi compilata (motivo della scrittura dell’ADP2, dato che un compilatore per il Simon’s Basic nel 1986 non esisteva)…

Un altro emulatore C64 veramente ben fatto, e freeware (esiste in molte versioni per diversi computer e diversi sistemi operativi e può leggere anche i “dischi” scaricabili con l’altro pacchetto)…:

VICE

Altra opportunità per gli amanti del Commodore 64:

Burger Time

VICE x Windows
MIEI DISCHI PERSONALI del C64 (giochi-utility)

Chi non volesse provare l’emozione di usare il programma che “ha dato l’avvio a tutto questo…” potrà scaricare, scompattare ed avviare anche il Bass-PC 2.0, molto simile al Bass-64 (altrettanto “basico”, ma un po’ più amichevole nell’uso per chi non ha mai visto un Commodore 64 in vita sua).
Il Bass-PC 3.0 contiene moltissimi dati di altoparlanti.
La directory SPEAKERS di Bass-PC 3.0 contiene i dati di 1128 altoparlanti distribuiti in 80 subdirectories di altrettanti marchi. Da notare, che la maggior parte sono stati effettivamente misurati su altoparlanti di produzione dal laboratorio della Digitex srl di Firenze (specializzata in componentistica per autocostruzione – digitex.it), che ce li ha gentilmente forniti.

Bass-PC 2.0 – Bass-PC 3.0

“…Quanto al “riempimento critico”, montando un woofer in un volume di carico chiuso e vuoto, si ottiene una Fc più alta della Fs dello stesso altoparlante montato in aria ed un Qtc più alto esattamente nel rapporto Qtc = Qts * Fc/Fs.
Se ora inseriamo assorbente acustico nel volume otteniamo che le variazioni di pressione connesse alla propagazione delle onde acustiche al suo interno cominciano a diventare sempre più quelle relative ad una trasformazione isoterma anziché adiabatica (dato che il calore sviluppato nel gas dalla compressione viene trasferito alle fibre). Il che significa che la Fc, all’aumentare della quantità di assorbente, diminuisce via via sempre più e con essa il Qtc. La Fc diminuisce poi anche a causa dell’effetto del Mass-Loading, mentre il Qtc diminuisce in proporzione ancora di più, a causa di altri effetti dissipativi connessi all’assorbente.
Nel Bass-PC sono tenuti in conto gli effetti di tutti questi fenomeni noti ed    anche di altri meno noti, tramite un opportuno coefficiente determinato sperimentalmente durante i 5 anni di lavoro in ESB.
Continuando a immettere assorbente nella cassa, Fc e Qtc continuano comunque a diminuire sempre di più, fino al momento in cui cominciano invece a risalire. E questo perché il volume occupato dalle fibre dell’assorbente ha portato via troppo spazio all’aria che funge da molla, che diventa sempre di meno. La conseguenza è che vi è un valore della quantità dell’assorbente che “massimizza” la diminuzione di Fc e Qtc. Naturalmente questa quantità è sempre rilevante e tale da riempire completamente il volume a disposizione.
Se come assorbente si usa lana di vetro da 20/25 Kg/m3, tale riempimento “critico” corrisponda quasi sempre al “riempimento geometrico del 100%”, con un lievissimo schiacciamento.
Se invece si usa leggero acrilico in fiocco se ne deve usare molto di più, ottenendo comunque un effetto inferiore…”

Quando si chiede al Bass-PC di calcolare e i parametri e tracciare le curve con cassa “filled” ovvero con l’assorbente acustico, questo lo fa sempre per la condizione di riempimento critico.
Questo vuol dire che, nella realtà, sarà possibile tarare il nostro riempimento in modo di poter ottenere uno qualsiasi dei possibili allineamenti (e annesse curve) compresi fra la condizione senza assorbente e quella con assorbente calcolate dal Bass.
