Misure II bob CIARE CW253

Nei giorni scorsi ho ricevuto i 4 woofer CS253 che costituiscono la sponsorizzazione Ciare del progetto GR TMA-1.
Ne ho montato uno nel mobile del muletto delle GR Delta Due. Il volume di 23 litri lordi per l’occasione è stato riempito completamente di lana di vetro.
Ripetute con il woofer Ciare le stesse misure che avevo già effettuato su un woofer RCF in aria libera, queste sono le risposte rilevate.
Dove la curva rossa è quella del CS253 misurata con il microfono in campo vicino, mentre la nera è quella misurata ai capi della seconda bobina e poi derivata una volta. Anche in questo caso sembrerebbe che il segnale proveniente dalla seconda bobina possa essere utilizzato per operare una equalizzazione automatica della risposta solo fino ad una frequenza di 60/70 Hz, al massimo 100. Mentre il progetto prevede che i woofer funzionino fino a circa 300 Hz. Si richiederà perciò lo studio di una rete di controreazione che sommi il segnale della seconda bobina a quello presente ai morsetti di uscita con delle modalità ben calibrate ancora da definire.

L'articolo Misura woofer CIARE TMA-1 sembra essere il primo su Renato Giussani.

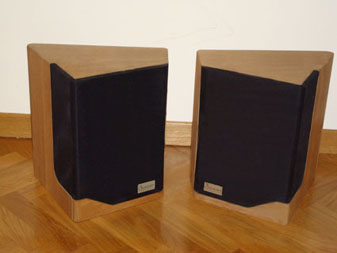

NPS-1

Specifiche tecniche (singolo diffusore):

Sistema: Bass-Reflex con allineamento QB3. Due vie.
Altoparlanti: 1 woofer-midrange in polypropilene Seas P17 RCY, 1 tweeter a cupola morbida ScanSpeak D29/9300.
Risposta in frequenza: 50 Hz – 20 KHz
Sensibilità: 87 dB 2,83V/1m
Frequenza di crossover: 3KHz
Frequenza a -3 dB: 65 Hz
Impiego: sistemi stereofonici domestici – sonorizzazione di locali fino a 100 metri cubi.
Ambiente d’ascolto: tale da consentire una distanza massima di ascolto non superiore ai tre metri.
Installazione ottimale: 10 cm dalla parete.
Mobile: da libreria a struttura speculare.
Amplificazione: monoamplificabili.
Collegamento: previsto anche il bi-wiring.
Potenza consigliata per l’amplificatore: compresa fra 10 e 170 Watt/ 8 Ohm per canale.
Impedenza nominale: 8 Ohm
Finitura dei vari elementi: tela acustica nera, noce naturale.
Dimensioni: 34,5 x 36 x 25,5 cm (L x H x P).
Peso complessivo: 9,1 Kg.

Misurate in una sala di 105 m3 (7 x 5 x 3 m).
Installate ad 85 cm da terra ed a 15 cm dalla parete di 7 metri.
Microfono a 110 cm da terra e circa 3 metri di distanza dalle casse.

NPS-1 a confronto

NPS-1

NPS-1 filtro

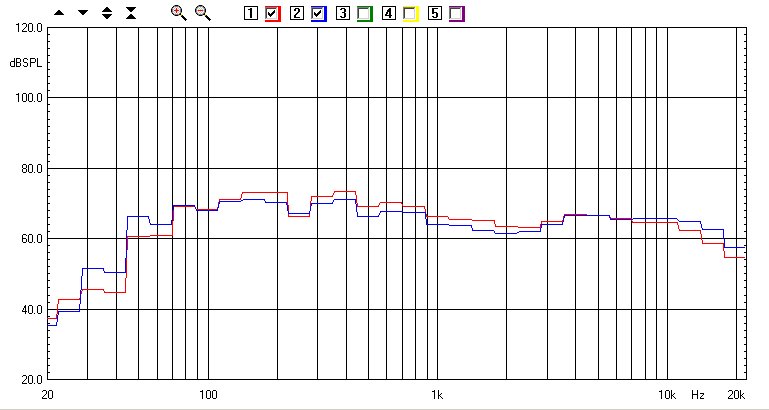

Quella rossa è la AedonAudio/GR (con Seas P17RCY e ScanSpeak D29/9300) e quella blu la versione “CI” (Ciare Inside) con Ciare HW172 e Seas 27TDFC.
Per montare il Ciare il foro del mid-woofer è stato allargato.
Il nostro gruppo di ascolto, pur rilevando facilmente differenze timbriche fra le due versioni, non ha dimostrato una preferenza statisticamente significativa per l’una rispetto all’altra.
Naturalmente il mobile (VB lordo = 14 litri), il tubo di accordo (FB = 50 Hz), l’assorbente (2 cm di lana di vetro da 20 kg/m3 su tutte le pareti interne tranne quella frontale) e il filtro sono identici.

L'articolo NPS-1 sembra essere il primo su Renato Giussani.

Fs = 22 Hz
Cms = 0,9
Vas = 355,17
Qts = 0,25
Qms = 3,52
Qes = 0,27

Usando il programma Bass-PC ho “montato virtualmente” questo woofer in un volume chiuso di 40 litri netti pieno di lana di vetro e poi ho tracciato la risposta in frequenza e l’escursione da 20 a 200 Hz.
Poi ho “modificato” l’altoparlante (con un buon rodaggio…? No solo con il computer) ottenendo una riduzione della frequenza di risonanza dai 22 Hz originali ad 11 Hz (un bel cambiamento non c’è che dire).
Il Bass-PC mi calcola che, non avendo cambiato la massa mobile, evidentemente il Cms deve essere diventato più grande:

esattamente 3,61

E quindi anche il Vas deve essere cambiato (visto che il diametro del cono non l’ho cambiato…):

esattamente da 355,17 a 1.420,69.

Poi sono passato a variare a mano i vari Q che sappiamo bene variare in proporzione diretta alla Fs (verificando che anche il BL, a questo punto, tornasse automaticamente al valore originario), quindi:

il Qts è diventato 0,25*11/22 = 0,125
Allo stesso modo il Qms = 1,76
il Qes = 0,135

Misura

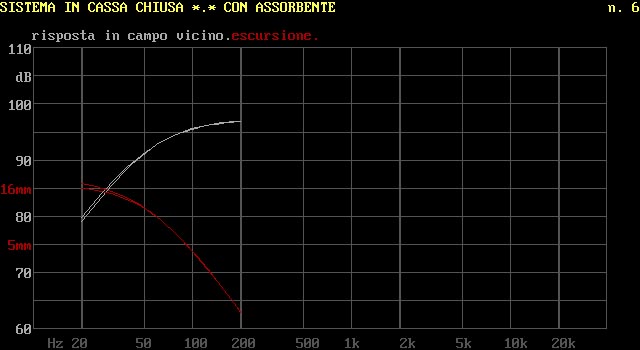

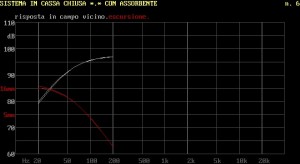

Ed ecco le due risposte e le due escursioni di questi due altoparlanti a confronto, sempre nello stesso volume chiuso di 40 litri e sempre pieno di lana di vetro:

Ricordo di avere sostenuto in molte volte occasioni che il valore del Vas in quanto tale ha pochissima importanza, mentre lo hanno il diametro effettivo e la Mms. Quello che ho appena postato dovrebbe servire a chiarire meglio il concetto.

L'articolo Vas sembra essere il primo su Renato Giussani.
